液晶模块显示之点阵图形

返回列表 来源:骏显 浏览:- 发布日期:2017-01-10 13:58:08【

点阵图形液晶模块也是点阵模块的一种,其特点是点阵像素连续排列,行和列在排布中均没有空隔。因此可以显示了连续、完整的图形。由于它也是有X-Y矩阵像素构成的,所以除显示图形外,也可以显示字符。点阵图形模块的三种类型:

一、行、列驱动型

这是一种必须外接专用控制器的模块,其模块只装配有通用的行、列驱动器,这种驱动器实际上只有对像素的一般驱动输出端,而输入端一般只有4位以下的数据输入端、移位信号输人端、锁存输人端、交流信号输人端等,如HD44100,IID66100等.此种模块必须外接控制电路,如HD61830,SEDl330等才能与计算机连接.该种模块数量多,普遍。虽然需要采用自配控制器,但它也给客户留下了可以自行选择不同控制器的自由。

二、行、列驱动-控制型

这是一种可直接与计算机接口,依靠计算机直接控制驱动器的模块。这类模块所用的列驱动器具有I/O总线数据接口,可以将模块直接挂在计算机的总线上,省去了专用控制器,因此对整机系统降低成本有好处。对于像素数量不大,整机功能不多,对计算机软件的编程又很熟悉的用户非常适用。不过它会占用你系统的部分资源。

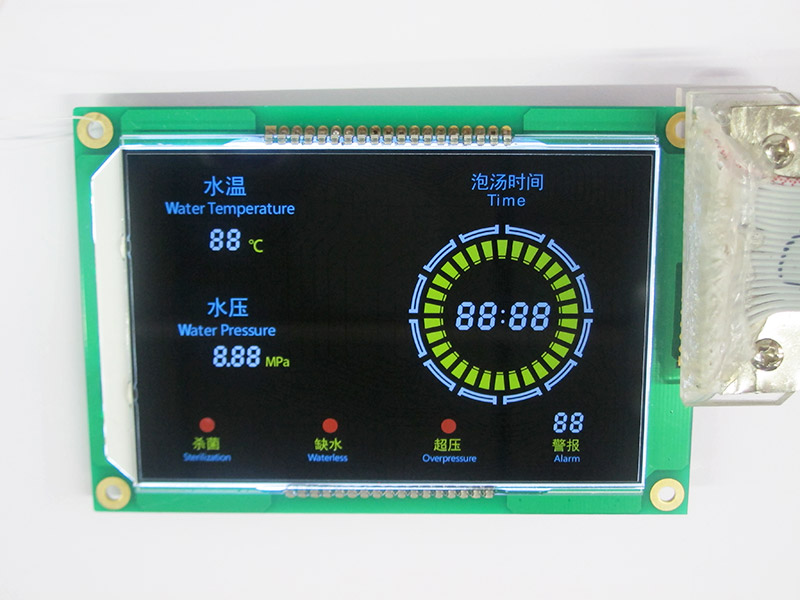

液晶模块显示之点阵图形

三、行、列控制型

这是一种内藏控制器型的点阵图形模块。也是比较受欢迎的一种类型.这种模块不仅装有如类的行、列驱动器,而且也装配有如T6963C等的专用控制器。这种控制器是液晶驱动器与计算机的接口,它以简单的方式受控于计算机,接收并反馈计算机的各种信息,经过自己独立的信息处理实现对显示缓冲区的管理,井向驱动器提供所需要的各种信号、脉冲,操纵驱动器实现模块的显示功能。这种控制器具有自己一套专用的指令,并具有自己的字符发生器CGROM.用户必须熟悉这种控制器的详细说明书,才能进行撮作。这种模块使用户摆脱了对控制器的设计、加工、制作等一系列工作,又使计算机避免了对显示器的繁琐控制,节约了主机系统的内部资源。
